Chargeur automatique

pour machine outil a fonctionnement entre pointes

Etudes mécaniques

Réalisations

Câblages

Automatismes

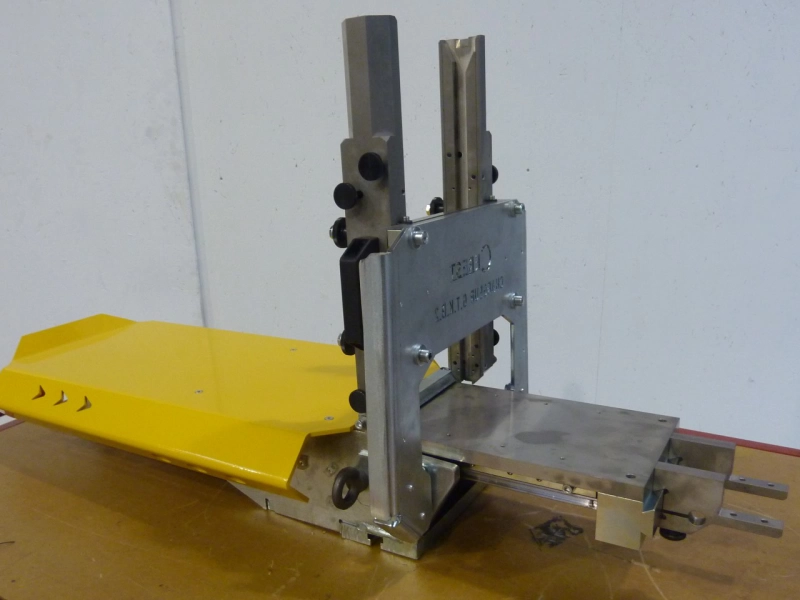

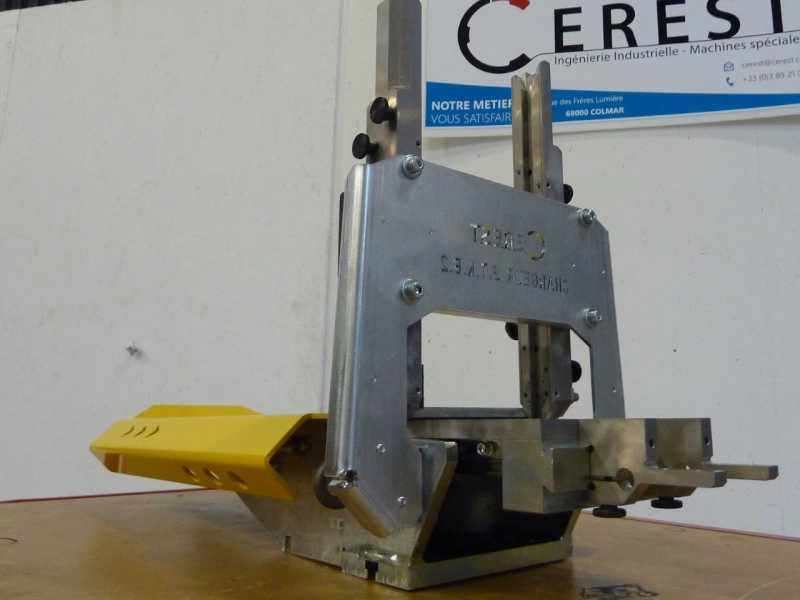

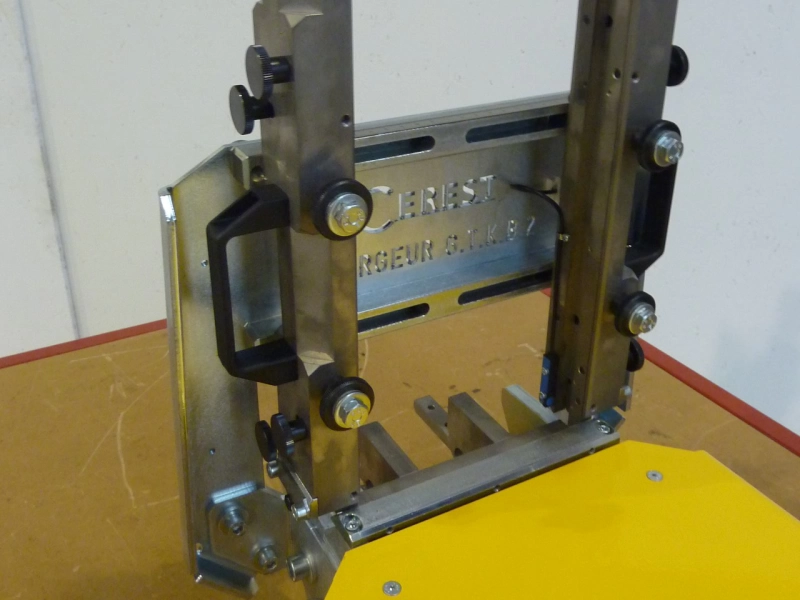

Ce chargeur a concept tiroir permet l'alimentation en brut cylindrique de votre machine outil, tour, rectifieuse cylindrique...
depuis un magasin tampon vertical; pour le travail en moyenne et grande série.

Equipé d'une détection présence pièce et d'un actionneur hydraulique, il fonctionne en automatique, piloté par votre installation.

La finesse de sa construction permet l'alimentation de cylindre d'un diametre minimum de 1mm.

Un sous ensemble de réglage fin de la mise à l'axe peut être proposé en option selon votre besoin.

CARACTERISTIQUES :

Tous produits cylindriques 1 < Ø < 16, 30 < longueur < 190 mm
Automonie : 300 pièces en Ø 1mm, 20 pièces en Ø 16mm
Course, évolutive, 350mm
1 position intermédiaire de préchargement, pour optimiser votre temps de cycle

Télécharger la version pdf Réf : 3267
